杭州某飼料有限公司-干燥制粒設備
客戶:杭州某飼料有限公司
選用物料:沸騰床干燥機
選用產品:
案例描述：適用于散粒狀物料的干燥，如：醫藥藥品中的原料藥、壓片顆粒料、中藥沖劑、化工原料中的塑料樹脂、檸檬酸和其他粉狀、顆粒狀物料的干燥除濕，還用于食品飲料沖劑，糧食加工、玉米胚芽、飼料等的干燥。物料的粒徑最大可達6mm，最佳為0.5～3mm。
案例詳細

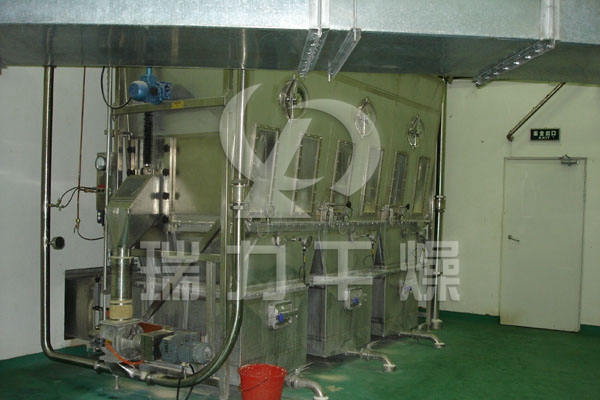

沸騰干燥，又稱流化床，它是由空氣過濾器、加熱器、沸騰床主機、旋風分離器、布袋除塵器、高壓離心風機、操作臺組成，由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器、布袋除塵器，也可選擇其中一種，一般來說比重較大的如沖劑及顆粒物料干燥只需選擇旋風分離器，比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器，并備有氣力送料裝置及皮帶輸送機供選擇。
設備流程工藝：
概述：
散粒狀固體物料由加料器加入流化床干燥器中，過濾后的潔凈空氣加熱后由鼓風機送入流化床底部經分布板與固體物料接觸，形成流態化達到氣固的熱質交換。物料干燥后由排料口排出，廢氣由沸騰床頂部排出經旋風除塵器組和布袋除塵器回收固體粉料后排空。
蒸汽、電、熱風爐均可配用(按用戶要求配套)。
它適用于散粒狀物料的干燥，如：醫藥藥品中的原料藥、壓片顆粒料、中藥沖劑、化工原料中的塑料樹脂、檸檬酸和其他粉狀、顆粒狀物料的干燥除濕，還用于食品飲料沖劑，糧食加工、玉米胚芽、飼料等的干燥。物料的粒徑最大可達6mm，最佳為0.5～3mm。
特點：
沸騰床干燥機可實行自動化生產，是連續式干燥設備。干燥速度快，溫度低，能保證產品質量，符合藥品生產GMP要求，蒸汽、電、熱風爐均可配用。
技術參數：
規格型號
技術參數 XF0.25-1
(原XF10) XF0.25-2
(原XF20) XF0.25-3
(原XF30) XF0.25-6 XF0.3-2 XF0.3-4 XF0.3-6 XF0.3-8 XF0.3-10 XF0.4-4 XF0.4-6 床層面積(m2) 0.25 0.5 1.0 1.5 0.6 1.2 1.8 2.4 3.0 1.6 2.4 干燥能力
(kg h2O/h) 10-15 20-25 30-45 52-75 -30 42-60 63-90 84-120 105-150 56-80 84 風機功率 5.5 7.5 15 22 7.5 18.5 30 37 48 30 37 進風溫度(oC) 120-140 120-140 120-140 120-140 120-140 120-140 120-140 120-140 120-140 120-140 120-140 物料溫度(oC) 40-60 40-60 40-60 40-60 40-60 40-60 40-60 40-60 40-60 40-60 40-60 主機外形尺寸
長×寬×高 1×0.6 2×0.6 4×0.6 6×0.6 2×0.70 4×0.7 6×0.7 8×0.7 10×0.7 4×1 6×1 占地面積(m2) 18×3.35 25×3.35 35×3.35 40×3.35 25×3.4 38×3.4 45×3.4 56×3.4 70×3.4 18×3.58 56×3.58
規格型號
技術參數 XF0.4-8 XF0.4-10 XF0.4-12 XF0.5-4
(原XF50) XF0.5-6 XF0.5-8 XF0.5-10 XF0.5-12 XF0.5-14 XF0.5-16 XF0.5-18 床層面積(m2) 3.2 4.0 4.8 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 干燥能力
(kg h2O/h) 112-160 140-200 168-240 70-100 140-200 140-200 175-250 210-300 245-350 280-400 315-450 風機功率 44 66 66 30 66 66 90 90 150 150 165 進風溫度(oC) 120-140 120-140 120-140 120-140 120-140 120-140 120-140 120-140 120-140 120-140 120-140 物料溫度(oC) 40-60 40-60 40-60 40-60 40-60 40-60 40-60 40-60
40-60 40-60 40-60 主機外形尺寸
長×寬×高 8×1 10×1 12×1.2 4×1.2 8×1.2 8×1.2 10×1.2 12×1.2 14×1.2 16×1.2 18×1.2 占地面積(m2) 74×3.58 82×3.58 96×4.1 50×4.1 70×4.1 82×4.1 100×4.1 140×4.1 180×4.1 225×4.1 268×4.1
注：一.加料方式：1.星形加料；2.星形加料式和氣力輸送并用；3.皮帶輸送；4.用戶自定。
二.可實現自動化生產。三.除以上型號外，可為用戶作特殊設計。四.根據物料不同，風機功率亦不同。
